전

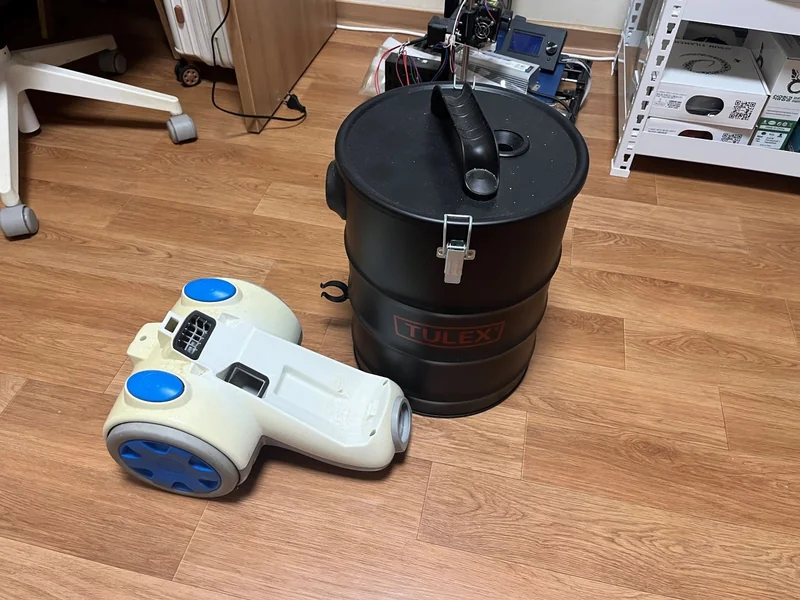

청소기의 사이클론 집진통과 관을 분리한 상태이다.
위 이미지에 보이는 검정색 드럼통이 집진통이다. 내부에 부직포 필터와 헤파필터가 들어있고, 사이클론으로 바닥에 덩어리가 쌓인다.
본래는 검정 통 위의 구멍으로, 일반적인 청소기를 꽂아서 사용한다. 하지만 청소기와 집진통이 이중으로 존재하니, 항상 거추장스럽고 불편했다.
분해

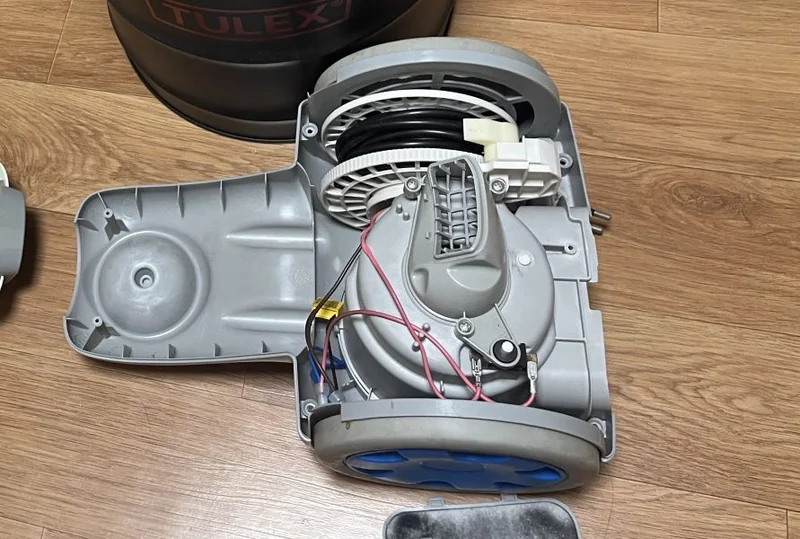

청소기의 모터와 스위치, 전선 등이 보인다.

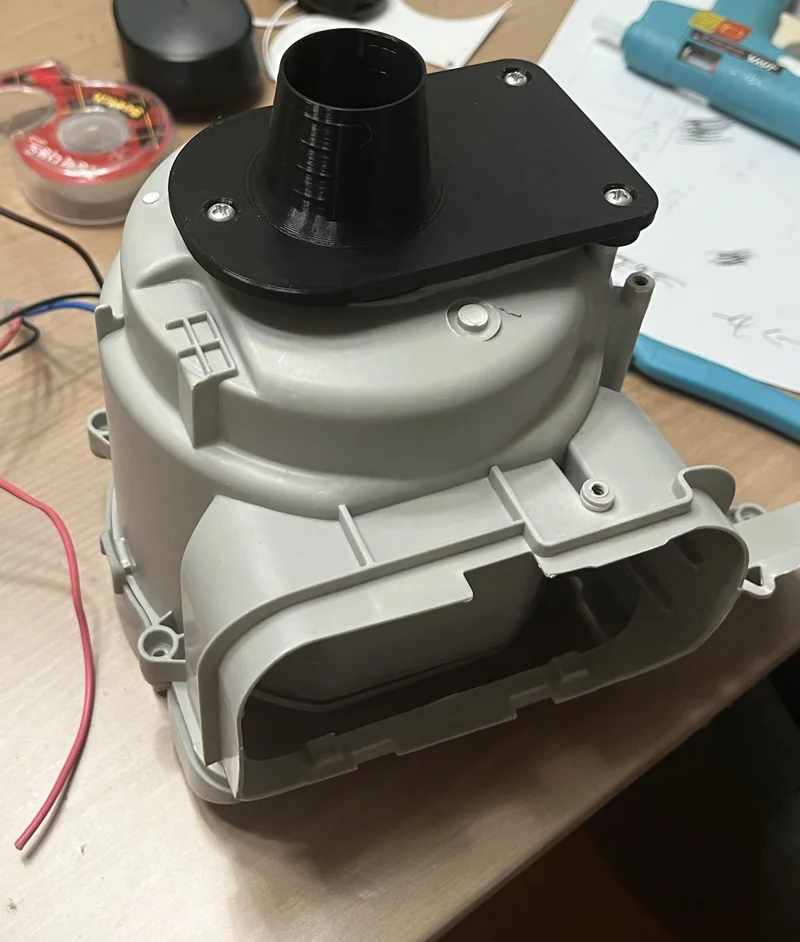

위의 모터를 적출하고, 본래의 흡기구에 적절히 맞추어 제작한 새로운 연결부를 장착했다.
검정 부분이 3D프린팅 된 새로운 연결부이다.
검정 부품 아래의 형상이 상당히 복잡하여, 종이를 대로 연필로 눌러서 남긴 자국으로 작도를 했다.
대략 형상을 맞추어 얇은 시험 부품을 뽑아 보기를 2회 반복하여 만들어진 부품이다.
나사로 고정하고, 틈을 적절히 글루건으로 메우고, 외장을 설계했다.
조립

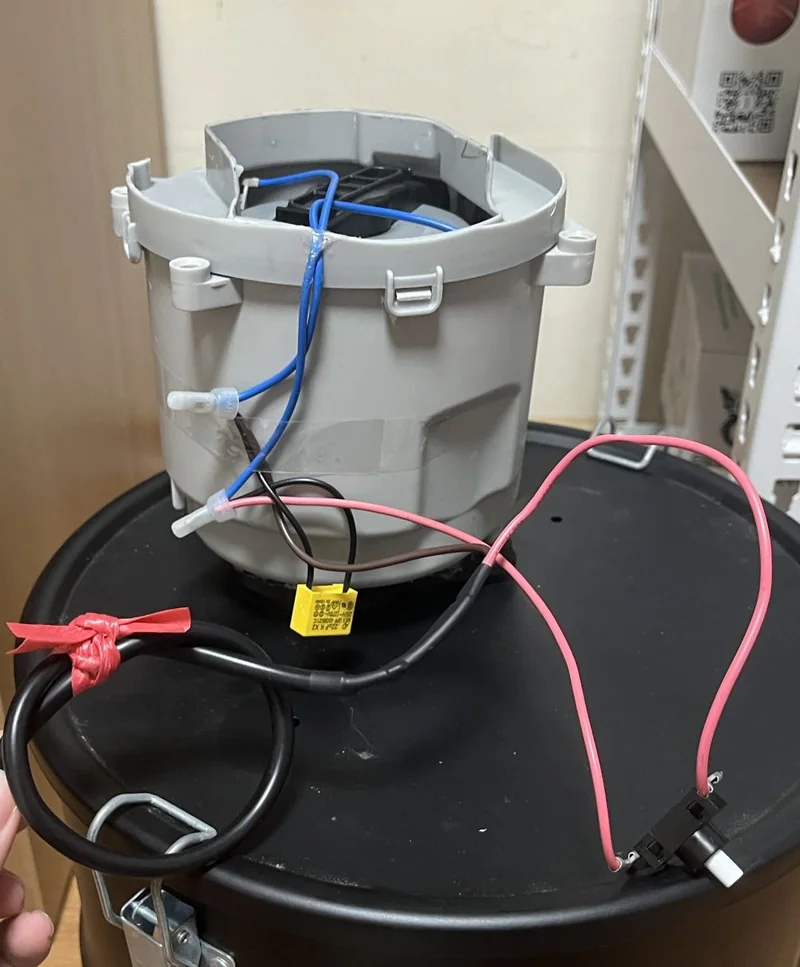

외장을 씌우기 직전 상태

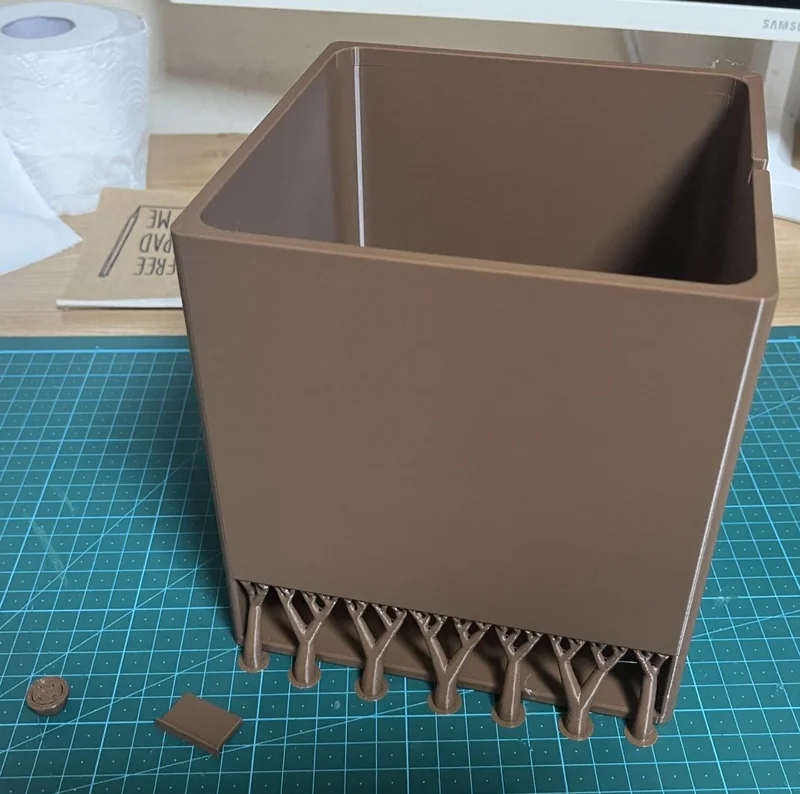

좌측 하단부터, 스위치 캡, 스위치 받침, 외장 케이스.

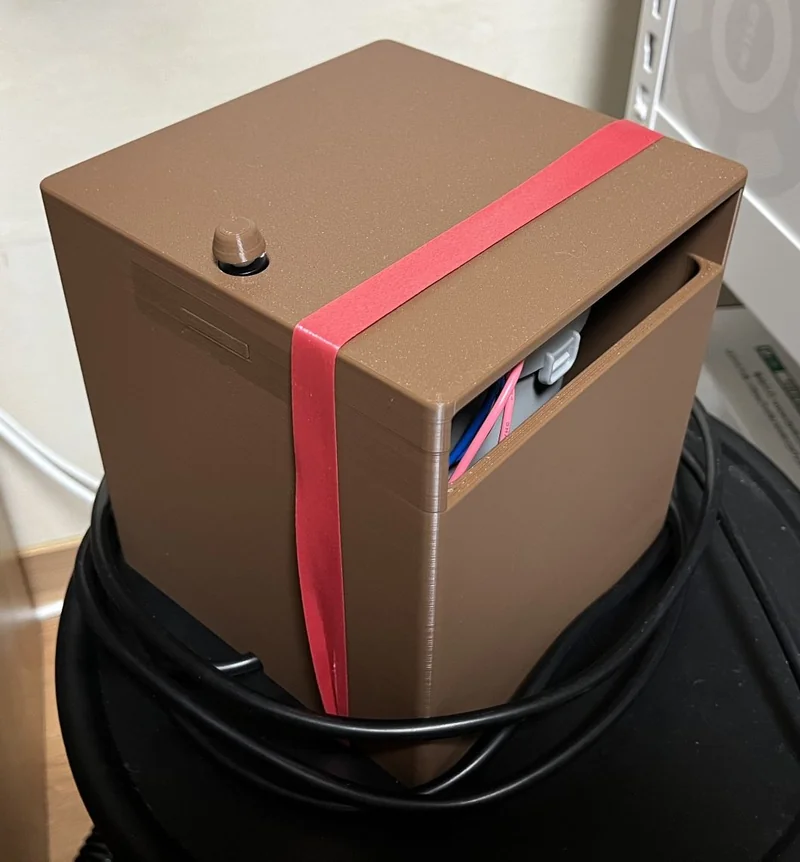

조립이 완료된 모습. 붉은 노끈은 고정용이다.
이제 모터와 집진통이 한몸이 되었다.
작업일: 2024년 8월 23일
작업 내용 기록일: 2024년 9월 22일
